制冷設備系統由壓縮機、冷凝器、膨脹閥、蒸發器及制冷劑組成，制冷設備系統的選擇，與制冷設備的制冷效果密切相關。下面介紹幾類常見的制冷設備系統原理。

    1、吸收式制冷設備系統

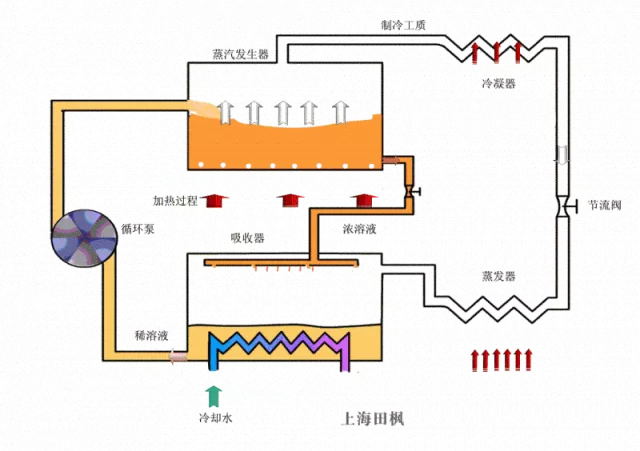

    運行原理：吸收式制冷利用溶液在一定條件下能析出低沸點組分的蒸氣，在另一種條件下又能吸收低沸點組分這一特性完成制冷循環。

    2、渦旋式制冷設備系統

    運行原理：渦旋式空氣壓縮機是由函數方和型線的動、靜渦旋相互齒合而成。在吸氣、壓縮、排氣工作過程中，靜渦旋盤固定在機架上，動盤由偏心軸驅動并由防自動機構制約，圍繞靜盤基圓中心，作很小半徑的平面轉動，氣體通過空氣過濾芯吸入靜盤的外圍，隨著偏心軸旋轉，氣體在動靜盤齒合所組成的若干對月牙形壓縮腔內被逐步壓縮然后由靜盤部位的軸向孔連續排出，如圖所示。

    3、逆卡諾循環

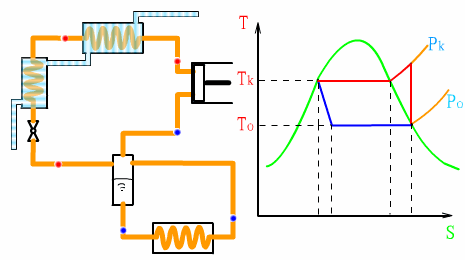

    運行原理：逆卡諾循環是理想的可逆制冷循環，它是由兩個定溫過程和兩個絕熱過程組成。循環時，高、低溫?zé)嵩春愣?，制冷工質在冷凝器和蒸發器中與熱源間無傳熱溫差，制冷工質流經各個制冷設備中不考慮任何損失，因此，逆卡諾循環是理想制冷循環，它的制冷系數是較高的，但工程上無法實現。

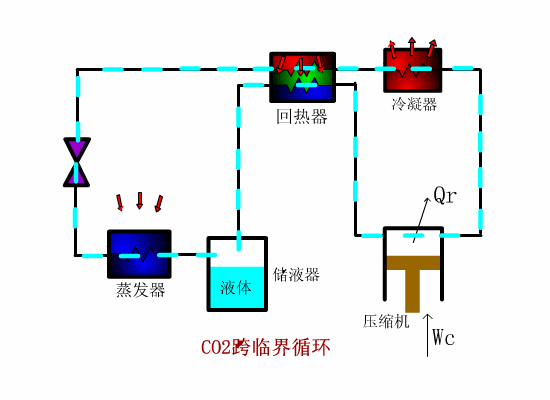

    4、跨臨界循環制冷設備系統

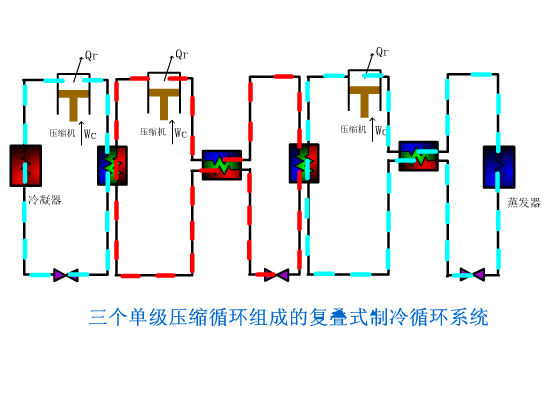

    5、復疊式制冷制冷設備系統

    6、兩級壓縮機循環

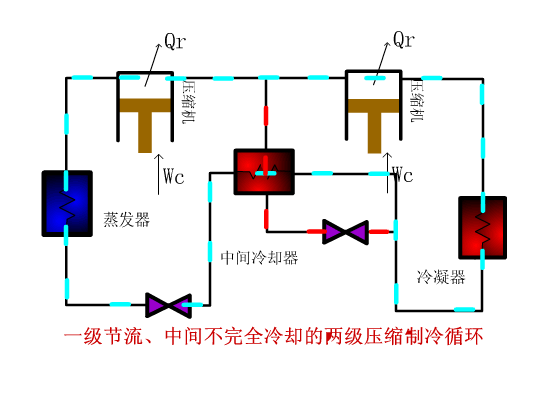

    運行原理：從冷凝器出來的高壓液體被分成兩部分：一部分經中間冷卻器節流閥節流到中間壓力，在中間冷卻器中蒸發；另一部分在盤管內流經中間冷卻器，通過盤管與管外中間壓力下蒸發的制冷劑蒸氣進行熱交換，達到過冷的目的。然后再進入回?zé)崞鬟M(jìn)一步過冷，并由節流閥節流，使其從冷凝壓力降到蒸發壓力后在蒸發器內蒸發制冷。

    由蒸發器出來的制冷劑飽和蒸氣經回?zé)崞鲝?fù)熱后，被低壓級壓縮機吸入，并被壓縮到中間壓力，排送到高壓級壓縮機的吸氣管內，與中間冷卻器出來的飽和蒸氣混合后進入高壓級壓縮機壓縮到冷凝壓力，在冷凝器中冷凝成為高壓液體，然后再次進行循環。

    7、蒸汽壓縮式制冷設備系統

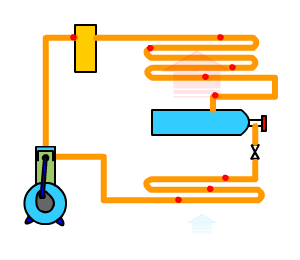

    運行原理：由壓縮機、冷凝器、膨脹閥、蒸發器組成，用管道將它們連接成一個密封系統。制冷劑液體在蒸發器內以低溫與被冷卻對象發生熱交換，吸收被冷卻對象的熱量并氣化，產生的低壓蒸汽被壓縮機吸入，經壓縮后以高壓排出。壓縮機排出的高壓氣態制冷劑進冷凝器，被常溫的冷卻水或空氣冷卻，凝結成高壓液體。高壓液體流經膨脹閥時節流，變成低壓低溫的氣液兩相混合物，進入蒸發器，其中的液態制冷劑在蒸發器中蒸發制冷，產生的低壓蒸汽再次被壓縮機吸入。如此周而復始，不斷循環。
